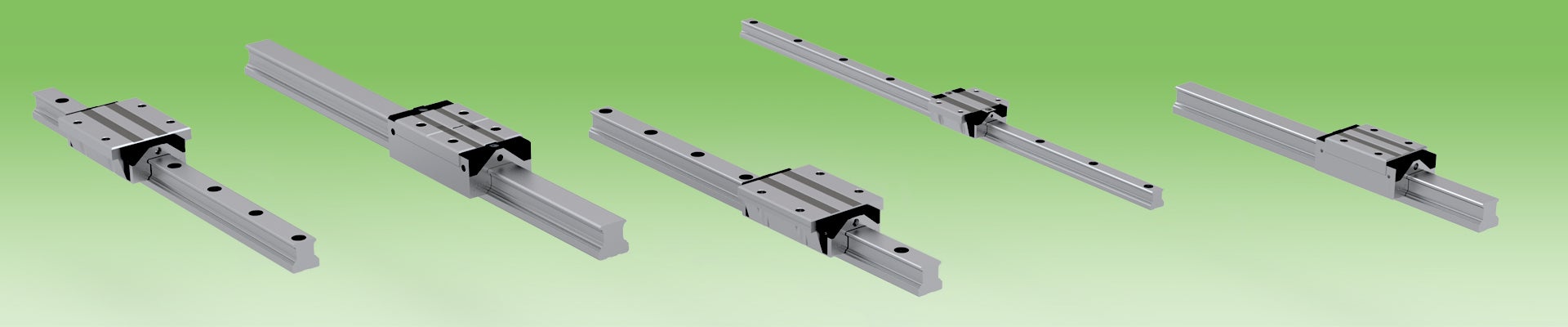

Rollco 線性滑軌HRC/ARC/ERC

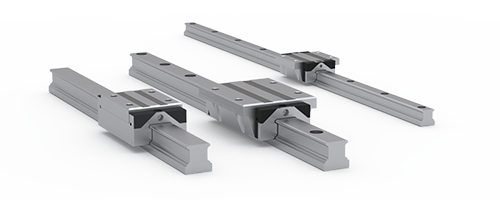

線性滑軌HRC/ARC/ERC

另有鏈帶型可供選購

鏈帶型線軌可實現極其安靜及平穩的操作。 線性滑軌 HRC/ARC/ERC 系統採用 O 型排列四列式滾珠循環設計,使該滑軌成為單軌安裝的完美選擇。 滾珠保持鏈使鋼珠在滑塊內保持分離,從而延長使用壽命並創造更安靜的運行性能。 滾珠軌道面與滾珠的接觸角為 45 度,可達到四方向等負荷之效果。

Ball Chain_O-Arrangements.png  Ball Chain_X-Arrangements.png
O型排列                                                       X型排列



滑塊端部標準配備不銹鋼加強片,可強化端蓋剛性並允許更高的速度。 滑塊亦提供內藏式儲油塊,不影響滑塊總長度並增加與鋼珠全面性的潤滑,更適合短行程運行。

Ball Chain_Numbered.jpg

  1. 內藏式儲油塊(上)
  2. 端蓋
  3. 高耐磨耗材質密封片
  4. 內藏式儲油塊(下)
  5. 保持鏈
  6. 不銹鋼加強片



更多訊息
特色
  • 靜音並延長使用壽命
  • 高負荷能力
  • 高扭矩能力及高剛性
  • 防塵設計佳
  • 提供表面防銹處理之選擇
產品應用

線性滑軌的使用範圍很廣 ,它們適用於大部份與直線運動相關的應用。
