MR-M SS Series

Standard Narrow Rail Type
End Seal.

Dimensions in mm.

Product Information

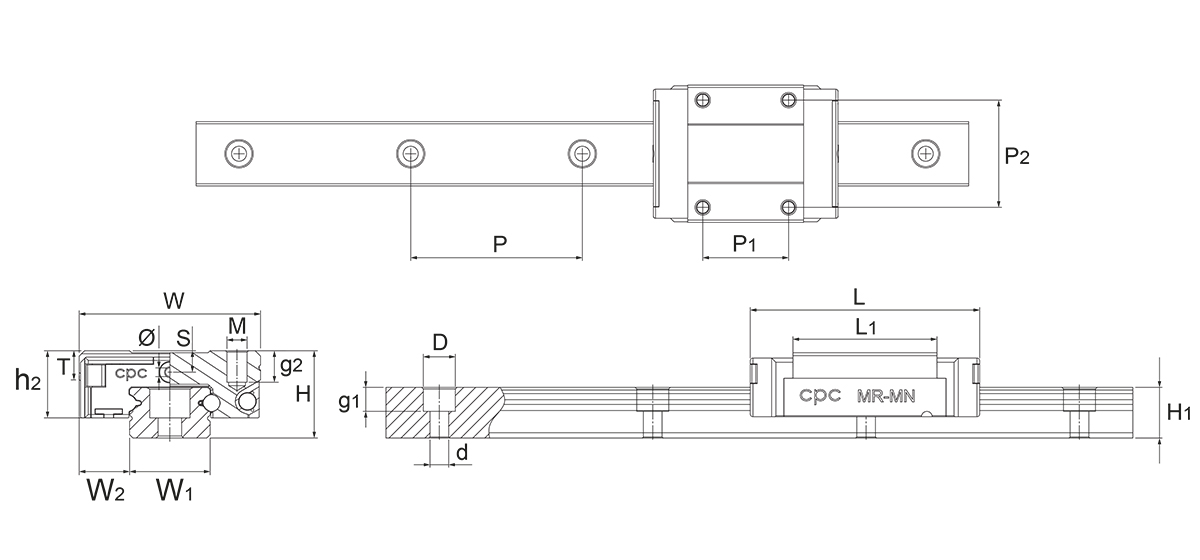

Technical Drawing
Designation Lead Time * System Height (H) System Width (W) Block Length (L) Hole Pitch (P) D x d x g1 H1 W1 P1 P2 Mxg2
2 4 8 11.70 10 M1,6 2.60 3 3.50 - M1,6x1,1 詢價
2 4 8 16 10 M1,6 2.60 3 5.50 - M2x1,1 詢價
1 6 12 16 15 3,5x2,4x1 3.50 5 - 8 M2x1,5 詢價
2 6 12 19.60 15 3,5x2,4x1 3.50 5 7 - M2,6x2,0 詢價
1 8 17 24 15 4,2x2,4x2,3 4.70 7 8 12 M2x2,5 詢價
1 8 17 31.50 15 4,2x2,4x2,3 4.70 7 13 12 M2x2,5 詢價
1 10 20 30.80 20 6x3,5x3,5 5.50 9 10 15 M3x3,0 詢價
1 10 20 41 20 6x3,5x3,5 5.50 9 16 15 M3x3,0 詢價
1 13 25 35.40 25 6x3,5x4,5 7.50 12 15 20 M3x3,5 詢價
1 13 25 47.60 25 6x3,5x4,5 7.50 12 20 20 M3x3,5 詢價
1 16 40 43.10 40 6x3,5x4,5 9.50 15 20 25 M3x5,5 詢價
1 16 40 60.10 40 6x3,5x4,5 9.50 15 25 25 M3x5,5 詢價

* Green: Stock item, normally immediate shipment. Blue: Contact us for delivery time.

Technical Drawing
Designation H1 h2 L1 Mxg2 S T W1 W2 ø
2.60 3 6.80 M1,6x1,1 0.70 1.50 3 2.50 0.30 詢價
2.60 3 11 M2x1,1 0.70 1.50 3 2.50 0.30 詢價
3.50 4.50 10 M2x1,5 1.30 2 5 3.50 0.70 詢價
3.50 4.50 13.50 M2,6x2,0 1.30 2 5 3.50 0.70 詢價
4.70 6.50 14.30 M2x2,5 1.60 2.80 7 5 1.20 詢價
4.70 6.50 21.80 M2x2,5 1.60 2.80 7 5 1.20 詢價
5.50 7.80 20.50 M3x3,0 2.20 3.30 9 5.50 1.30 詢價
5.50 7.80 30.90 M3x3,0 2.20 3.30 9 5.50 1.30 詢價
7.50 10 22 M3x3,5 3.20 4.30 12 7.50 1.40 詢價
7.50 10 34.10 M3x3,5 3.20 4.30 12 7.50 1.40 詢價
9.50 12 27 M3x5,5 3.30 4.30 15 8.50 1.90 詢價
9.50 12 44 M3x5,5 3.30 4.30 15 8.50 1.90 詢價
Additional Drawing 1

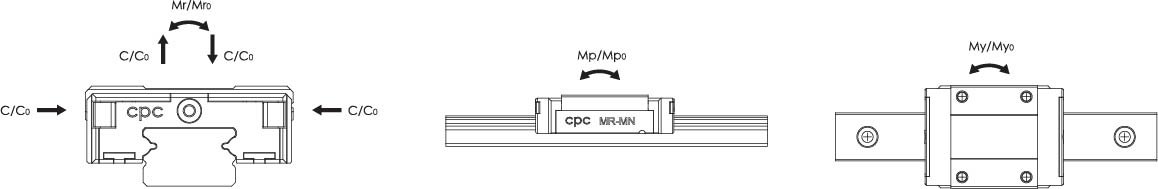

Designation Dynamic Load Capacity C Static Load Capacity C0 Static Moment Mr0 Static Moment Mp0 Static Moment My0 Weight Block
190 N 310 N 0,6 Nm 0,4 Nm 0,4 Nm 0,9 g 詢價
295 N 575 N 0,9 Nm 1,1 Nm 1,1 Nm 1,2 g 詢價
335 N 550 N 1,7 Nm 1 Nm 1 Nm 3,5 g 詢價
470 N 900 N 2,4 Nm 2,1 Nm 2,1 Nm 4 g 詢價
890 N 1440 N 5,2 Nm 3,3 Nm 3,3 Nm 8 g 詢價
1310 N 2440 N 9 Nm 7,7 Nm 7,7 Nm 14 g 詢價
1570 N 2495 N 11,7 Nm 6,4 Nm 6,4 Nm 18 g 詢價
2135 N 3880 N 18,2 Nm 12,4 Nm 12,4 Nm 28 g 詢價
2308 N 3465 N 21,5 Nm 12,9 Nm 12,9 Nm 34 g 詢價
3240 N 5630 N 34,9 Nm 30,2 Nm 30,2 Nm 51 g 詢價
3810 N 5590 N 43,6 Nm 27 Nm 27 Nm 61 g 詢價
5350 N 9080 N 70 Nm 63,3 Nm 63,3 Nm 90 g 詢價
