MR-W SS Series

Wide rail type
(End seal)

Dimensions in mm.

Product Information

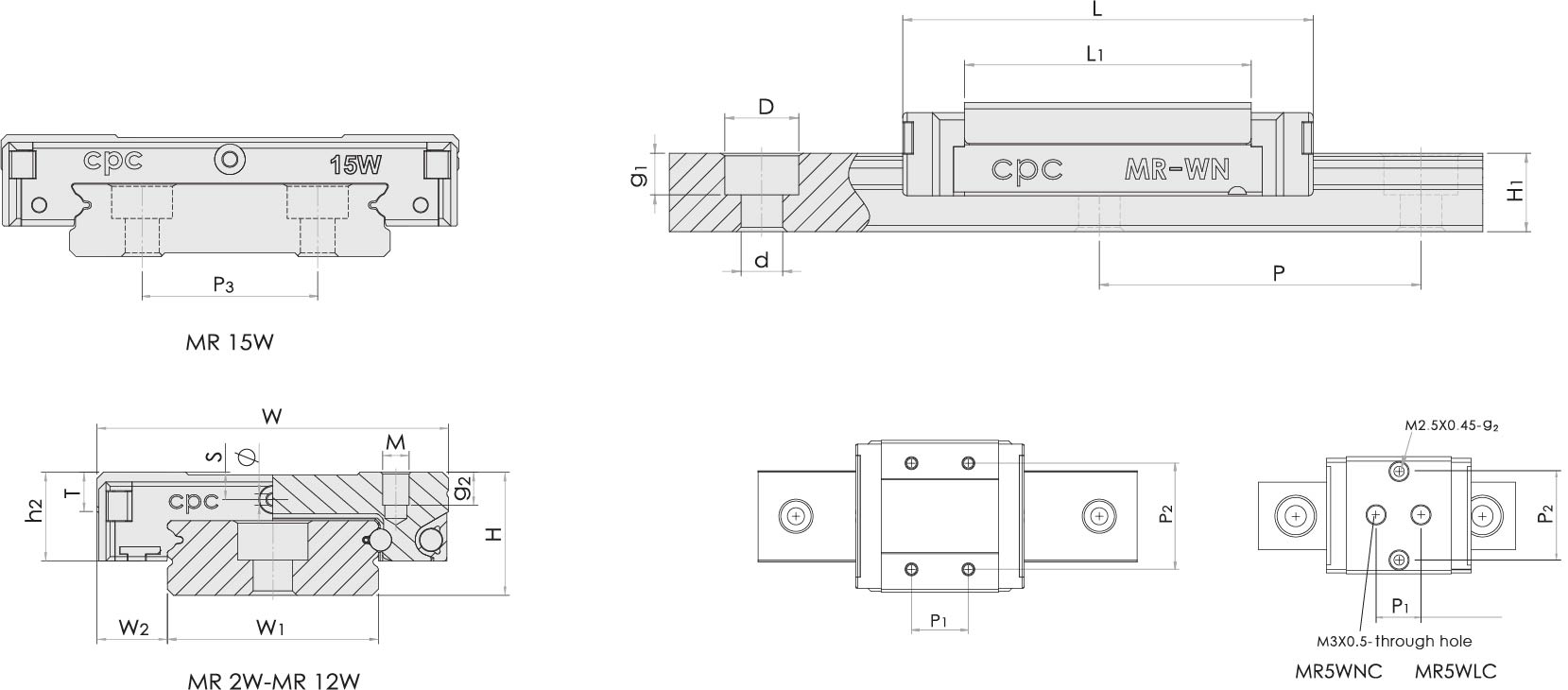

Technical Drawing
Designation Lead Time * System Height (H) System Width (W) Block Length (L) Hole Pitch (P) D x d x g1 H1 W1 P1 P2 P3 Mxg2
2 4 10 17 10 2,8x1,8x1,0 2.60 4 6.50 - - M2x1,3 詢價
2 4.50 12 15 15 4x2,4x1,5 2.70 6 4.50 - - M2x1,4 詢價
2 4.50 12 20.10 15 4x2,4x1,5 2.70 6 8 - - M2x1,4 詢價
1 6.50 17 21.10 20 5,5x3x1,6 4 10 6.50 13 - M2,5x1,5 詢價
1 6.50 17 27.20 20 5,5x3x1,6 4 10 11 13 - M2,5x1,5 詢價
1 9 25 31.80 30 6x3,5x3,5 5.20 14 10 19 - M3x3 詢價
1 9 25 40.50 30 6x3,5x3,5 5.20 14 19 19 - M3x3 詢價
1 12 30 39.10 30 6x3,5x4,5 7.30 18 12 21 - M3x3 詢價
1 12 30 50.70 30 6x3,5x4,5 7.30 18 24 23 - M3x3 詢價
1 14 40 44.50 40 8x4,5x4,5 8.50 24 15 28 - M3x3,5 詢價
1 14 40 59.60 40 8x4,5x4,5 8.50 24 28 28 - M3x3,5 詢價
1 16 60 55.80 40 8x4,5x4,5 9.50 42 20 45 23 M4x4,5 詢價
1 16 60 74.50 40 8x4,5x4,5 9.50 42 35 45 23 M4x4,5 詢價

* Green: Stock item, normally immediate shipment. Blue: Contact us for delivery time.

Technical Drawing
Designation H1 h2 L1 Mxg2 S T W1 W2 ø
2.60 3 11.90 M2x1,3 - 1.30 4 3 - 詢價
2.70 3.50 10 M2x1,4 0.80 1.80 6 3 0.30 詢價
2.70 3.50 15.10 M2x1,4 0.80 1.80 6 3 0.30 詢價
4 5 15.10 M2,5x1,5 1.20 2.30 10 3.50 0.90 詢價
4 5 21.20 M2,5x1,5 1.20 2.30 10 3.50 0.90 詢價
5.20 7 21.20 M3x3 1.90 3.20 14 5.50 1.10 詢價
5.20 7 30.10 M3x3 1.90 3.20 14 5.50 1.10 詢價
7.30 8.60 27.90 M3x3 2.60 4 18 6 1.30 詢價
7.30 8.60 39.40 M3x3 2.60 4 18 6 1.30 詢價
8.50 10.10 31.10 M3x3,5 3.10 4.50 24 8 1.40 詢價
8.50 10.10 46 M3x3,5 3.10 4.50 24 8 1.40 詢價
9.50 12 38.50 M4x4,5 3.30 4.50 42 9 1.90 詢價
9.50 12 57.60 M4x4,5 3.30 4.50 42 9 1.90 詢價
Additional Drawing 1

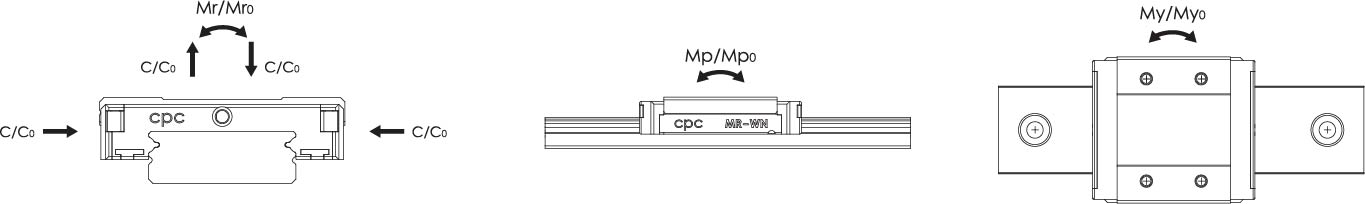

Designation Dynamic Load Capacity C Static Load Capacity C0 Static Moment Mr0 Static Moment Mp0 Static Moment My0 Weight Block
310 N 625 N 1,6 Nm 1,2 Nm 1,2 Nm 3 g 詢價
280 N 530 N 1,6 Nm 0,9 Nm 0,9 Nm 3,4 g 詢價
370 N 800 N 2,5 Nm 1,9 Nm 1,9 Nm 3,4 g 詢價
475 N 900 N 4,6 Nm 2,2 Nm 2,2 Nm 6 g 詢價
615 N 1315 N 6,8 Nm 4,1 Nm 4,1 Nm 8 g 詢價
1180 N 2095 N 15 Nm 7,3 Nm 7,3 Nm 19 g 詢價
1570 N 3140 N 22,65 Nm 14,9 Nm 14,9 Nm 27 g 詢價
2030 N 3605 N 33,2 Nm 13,7 Nm 13,7 Nm 37 g 詢價
2550 N 4990 N 45,9 Nm 26,7 Nm 26,7 Nm 51 g 詢價
3065 N 5200 N 63,7 Nm 26,3 Nm 26,3 Nm 65 g 詢價
4070 N 7800 N 95,6 Nm 56,4 Nm 56,4 Nm 93 g 詢價
5065 N 8385 N 171,1 Nm 45,7 Nm 45,7 Nm 137 g 詢價
6725 N 12580 N 257,6 Nm 257,6 Nm 93,1 Nm 200 g 詢價
